Grundlegende Informationen.
Produktbeschreibung

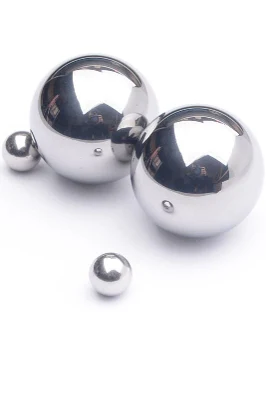

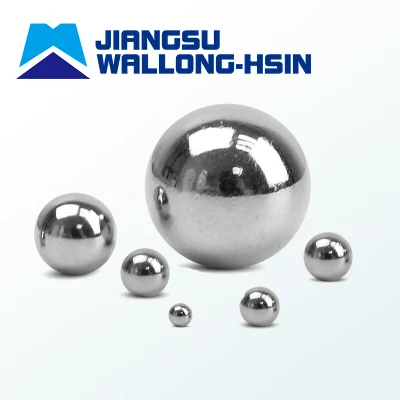

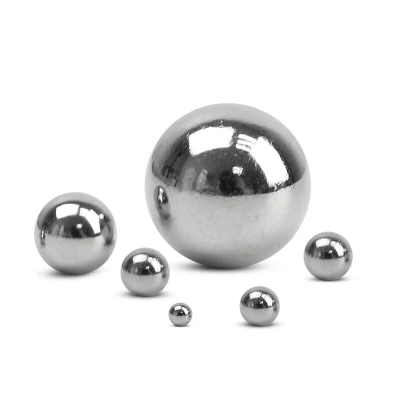

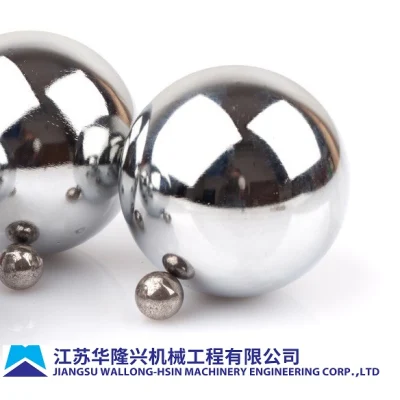

Produkteinführung
Material: Chrom (AISI52100/ GCr15/GCr15SiMn/ 100Cr6/ SUJ2 usw.)
Durchmesser: 0,2mm - 250mm (Professionelle Produktionslinie 4,763mm 3/16", 7,938mm 5/16", 9,525mm 3/8" und So weiter )
Sorte: G5 / G10 / G16 / G20 / G28 / G40 / G100 / G200 / G500 / G1000 / G2000 nach ISO, DIN oder AFBMA-Norm
Chemische Zusammensetzung
| Material | C % | Si % | Mn % | Cr % | Cu % |
| 52100 | 0,98~1,10 | 0,15~0,35 | 0,25~0,45 | 1,30~1,60 | |
| GCr15 | 0,95~1,05 | 0,15~0,35 | 0,25~0,45 | 1,40~1,65 | 0,25 |
| GCr15SiMn | 0,95~1,05 | 0,45~0,75 | 0,95~1,25 | 1,40~1,65 | 0,25 |
| 100Cr6 | 0,93~1,05 | 0,15~0,35 | 0,25~0,45 | 1,35~1,60 | |
| SUJ2 | 0,95 oder 1,10 | 0,15 oder 0,35 | Max. 0,50 | 1,30~1,60 |
Alle Produkte
Präzisionstabelle
A.F.B.M.A. STANDARDS (U.S.A) | ||||||||||
AFBMA SORTEN | RUNDHEIT | CHARGENDURCHMESSER VARIATION | GRUNDDURCHMESSER TOLERANZ | MAX. IN SCHRITTEN | OBERFLÄCHE RCUGHNESS | |||||
ZOLL | μm | ZOLL | μm | ZOLL | μm | ZOLL | μm | ZOLL | μm | |
3 | .000003 | 0,08 | .000005 | 0,13 | ±.00003 | 0,76 | .000010 | 0,25 | .5 | 0.012 |
5 | .000005 | 0,13 | .000010 | 0,25 | ±.00005 | 0,27 | .000010 | 0,25 | .8 | 0.020 |
10 | .000010 | 0,25 | .000020 | 0,51 | ±.0001 | 2,54 | .000010 | 0,25 | 1,0 | 0.025 |
16 | .000016 | 0,38 | .000032 | 0,76 | ±.0001 | 2,54 | .000010 | 0,25 | 1,0 | 0.025 |
24 | .000024 | 0,63 | .000048 | 1,27 | ±.0001 | 2,54 | .000010 | 0,25 | 2,0 | 0.050 |
48 | .000048 | 1,27 | .000096 | 2,54 | ±.0002 | 5,08 | .000050 | 0,12 | 3,0 | 0.076 |
100 | .0001 | 2,50 | .0002 | 5,08 | ±.0005 | 12,70 | .0001 | 2,54 | 5,0 | 0.120 |
200 | .0002 | 5,08 | .0004 | 10,20 | ±.001 | 25,40 | .0002 | 5,08 | 8,0 | 0.203 |
500 | .0005 | 12,70 | .001 | 25,40 | ±.002 | 50,80 | .0005 | 12,70 | - | - |
1000 | .001 | 25,40 | .002 | 50,80 | ±.005 | 127,00 | .001 | 25,40 | - | - |
DIN5401 (DEUTSCHE NORMEN) | ||||
DIN 5401 GRAD | RUNDHEIT μm | CHARGENDURCHMESSER VARIATION μm | GRUNDDURCHMESSER TOLERANZ μm | MESSINTERVALL μm |
I | 0,25 | 0,50 | ±10,25 | 0,50 |
II | 0,50 | 1,00 | ±10,50 | 1,00 |
III | 1,00 | 2,00 | ±11,00 | 2,00 |
IV | 2,00 | 4,00 | ±14,00 | 4,00 |
V | 25,00 | 50,00 | ±75,00 | 50,00 |
VI | - | 400,00 | ±200,00 | - |
UNGEFÄHRE ÄQUIVALENTE SORTEN ZWISCHEN ISO 3290, AFBMA, DIN | |||||||
SORTEN | AAAA | AAA | AA | A | B | C | ∅mm |
ISO3290 | 5 | 10 | 16 | 28 | 40 | 100 | Bis zu 3 im Lieferumfang enthalten |
10 | 16 | 28 | 40 | 100 | Von 3 bis 6 inklusive | ||
10 | 16 | 28 | 40 | 100 | 200 | Von 6 bis 10 inklusive | |
16 | 20 | 28 | 40 | 100 | 200 | Von 10 bis 20 inklusive | |
28 | 40 | 100 | 200 | Von 20 bis 30 inklusive | |||
40 | 100 | 200 | Von 30 bis 50 inklusive | ||||
40 | 100 | 100 | 200 | Über 50 | |||
AFBMA | 5 | 10 | 16 | 24 | 48 | 100 | Bis zu 3 im Lieferumfang enthalten |
10 | 16 | 24 | 48 | 100 | 100 | Von 3 bis 6 inklusive | |
10 | 16 | 24 | 48 | 100 | 200 | Von 6 bis 10 inklusive | |
16 | 16 | 24 | 48 | 100 | 200 | Von 10 bis 20 inklusive | |
24 | 48 | 100 | 200 | 300 | Von 20 bis 30 inklusive | ||
48 | 48 | 100 | 200 | 300 | Von 30 bis 50 inklusive | ||
48 | 100 | 100 | 200 | 300 | Über 50 | ||
DIN | Klasse - | Klasse I | Klasse II | Klasse III | Klasse IV | - | Bis zu 3 im Lieferumfang enthalten |
- | I | II | III | IV | - | Von 3 bis 6 inklusive | |
I | II | III | - | IV | - | Von 6 bis 10 inklusive | |
- | III | III | IV | - | - | Von 10 bis 20 inklusive | |
II | - | III | IV | - | - | Von 20 bis 30 inklusive | |
- | - | III | IV | - | - | Von 30 bis 50 inklusive | |
- | - | III | IV | - | - | Über 50 | |
Unser Unternehmen
JIANGSU WALLONG-HSIN MACHINERY ENGINEERING CORPORATION LTD. Eine ausschließlich finanzierte Tochtergesellschaft der SINOmach GROUP (der größten Maschinengruppe Chinas) ist die Limited State-Owned Corp. Mit einem Grundkapital von 30 Millionen RMB, mit Sitz in Wuxi Stadt, Provinz Jiangsu, Das ist einer der besten Rolling-Elemente-Industrie-Bereich in China.Unsere Bürofläche ist rund 3000 Quadratmeter und unsere Werkstätten Fläche ist rund 50.000 Quadratmeter.
Gegründet im Jahr 1994 besitzen wir umfangreiche Herstellung und Export-Erfahrung, bauen gut Ruf und halten eine lange und stetige Handelspartnerschaft mit Hunderten von Kunden aus verschiedenen Ländern und Regionen. Dank der starken Unterstützung durch unsere Muttergesellschaft SINOmach bleibt unsere Vermögensstruktur gut und der Betriebszustand steigt stetig.
Anwendung
JIANGSU WALLONG-HSIN MACHINERY ENGINEERING CORPORATION LTD hat ein komplettes Programm geschaffen, um fortschrittliche Lösungen und einen hervorragenden technischen Service anzubieten. Das Anwendungsspektrum umfasst:
* Hochwertige Kugellager Komponenten
*Linearsysteme , Kugellager -Schlitten
* Freie Räder und Rollen, Schienenräder
*Kugelumlaufeinheiten , Luftfracht und Förderband
* Edelstahl und Hartmetall Kugelschreiber
* verschiedene Arten von Ventilen für Flüssigkeiten und Gase, etc.
* CV Gelenke, Hydraulikmotoren und Öler
* Sicherheitsgurtkugeln , Autositz führt Kugeln
*Motorräder und Fahrräder Ballteile
*Möbel , Schublade Rutschkugeln
*Kokosnussschleifkugeln , Kaffeemaßkugeln
*Kosmetische Bälle, Nagellack -Bälle
*Pumpenkugeln
